Vänerply Ergo och Vänerply Ergo Passbit är en komplett fullhöjdslösning med konstruktionsplywood i hållfasthetsklass K20/70 för takhöjderna 2400 mm, 2500 mm och 2700 mm. Det kompletta byggsystemet består av Vänerply Ergo K20/70 och de två passbitarna Vänerply Ergo Passbit 125 K20/70 och Vänerply Ergo Passbit 220 K20/70. Skivorna monteras alltid som liggande väggskiva bakom gips.

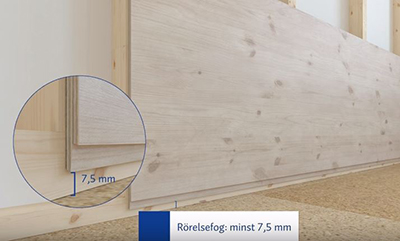

Minst 7,5 mm rörelsemån från golvet

Den första skivan monteras minst 7,5 mm från golvet. Det totala avståndet mellan Ergo-väggen och den totala takhöjden ska fördelas jämt mellan golv och tak.

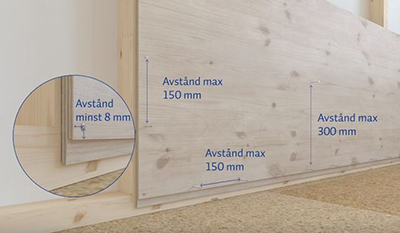

Rätt skruvavstånd

Fäst skivan minst 8 mm från kanten och ha 150 mm mellan skruvana i skivans kant. I skivans fält ska det vara max 300 mm mellan skruvarna.

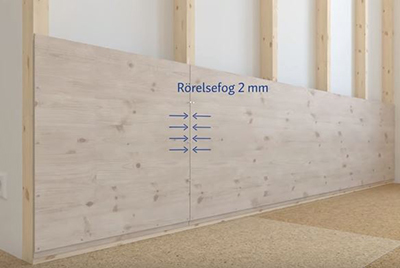

Rörelsefog mellan skivorna

Lägg till 2 mm rörelsefog mellan skivorna.

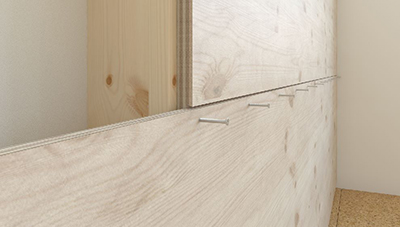

Skruva i två skivor samtidigt

Eftersom man skruvar i två skivor samtidigt går det åt mindre antal skruv och monteringen går snabbare.

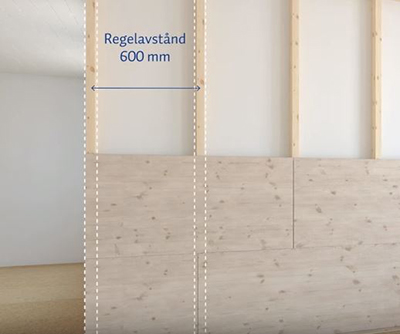

Regelavstånd c/c 600

När Vänerply Ergo K20/70 monteras på regelavstånd c/c 600 ska skarvarna placeras på reglarna.

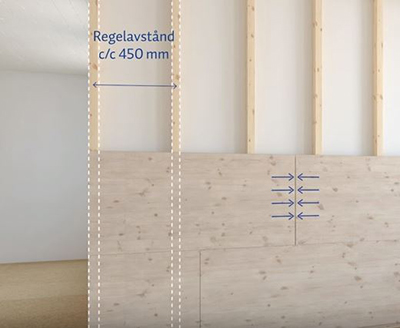

Regelavstånd c/c 450

Vänerply Ergo K20/70 kan även monteras på regelavstånd c/c 450 och då gör det inget om skarvarna hamnar mellan reglarna. Skivans unika fals ger väggen stabilitet. Tänk på att kortskarvarna skall förskjutas.

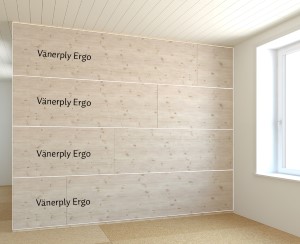

Takhöjd 2400 mm

Bygg väggen nerifrån och upp med 4 rader Vänerply Ergo K20/70.

Vänerply Ergo takhöjd 2400 mm

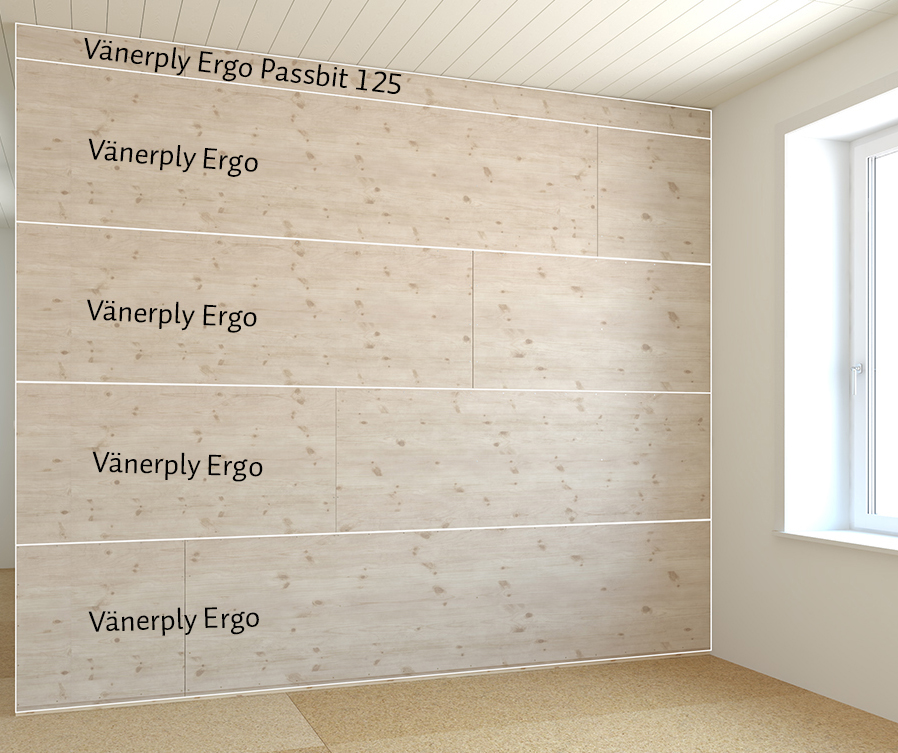

Takhöjd 2500 mm

Bygg väggen nerifrån och upp. Börja med 4 rader Vänerply Ergo och avsluta med Ergo Passbit 125 som avslutning mot taket.


Vänerply Ergo takhöjd 2500 mm

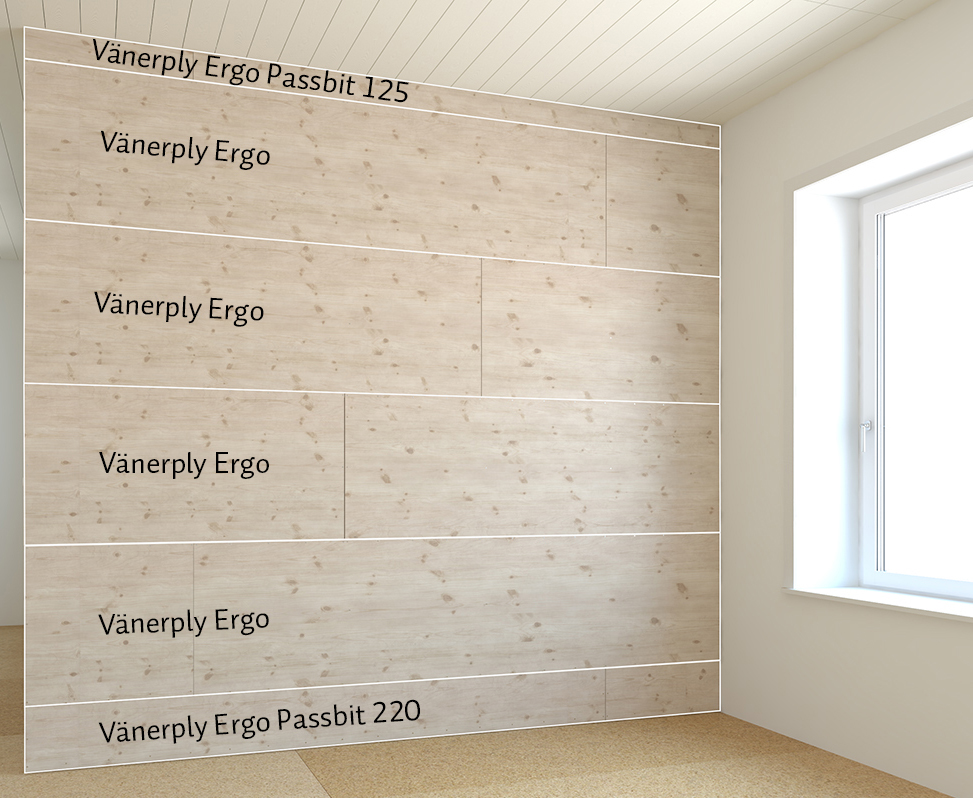

Takhöjd 2700 mm

Bygg väggen nerifrån och upp. Börja med Ergo Passbit 220, fortsätt med 4 rader Vänerply Ergo och avsluta med Ergo Passbit 125 som avslutning mot taket.

Vänerply Ergo takhöjd 2700 mm
