Heftig PRO+ Dobbelfals 60 grader
Liggende kledning med null hull. Klassisk kledningsprofil som passer de fleste stilarter.
Dobbelfals 60 grNår du skal montere kledning med skjult innfesting, er det viktig å følge monteringsanvisningen nøye.
Festemidler, gjelder både stående og liggende kledning
Krav til festemiddel:
- Skrue:
Würth ASSY 4.
Art.nr. Würth: 0190 40440
Art.nr. Moelven: A54989878 - Krampe:
Lengde minimum 30 mm og bredde minimum 10,8 mm, syrefast.
For eksempel: Kramper Motek S5 syrefast
Lekteavstand: CC60
Slik monterer du Heftig kledning med skjult innfesting:
Montering av stående kledning

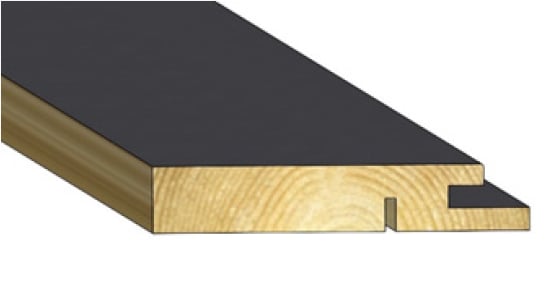

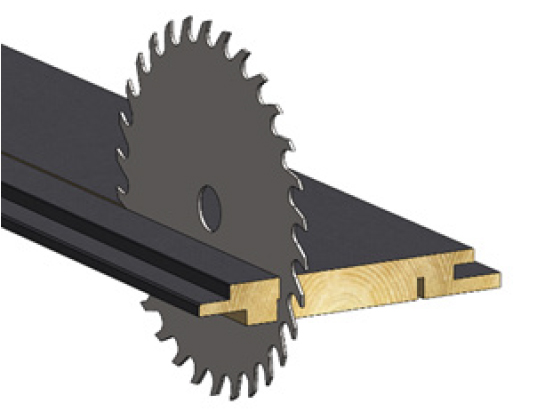

1. På det første bordet som monteres skal fjæra splittes bort. Splitt bordet i sporet nærmest fjæra.

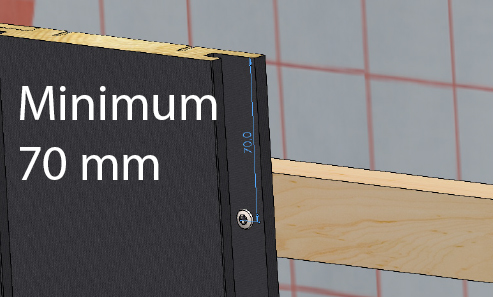

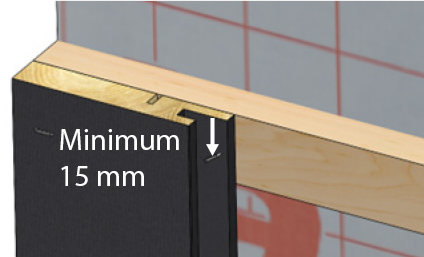

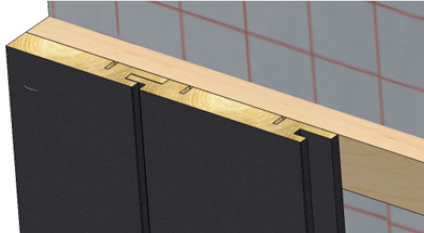

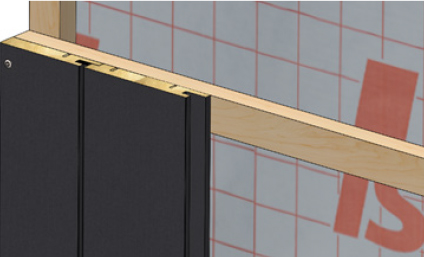

2. Montasjen av kledningen starter på valgfri side av veggen. Første kledningsbord må festes med skruer/kramper ut mot den splittede siden. I tillegg festes bordet mot hver lekt som vist på bildet. Ved bruk av kramper skal det festes på skrå på notsiden for å unngå fibersprekk. Skrue bør monteres minimum 7 cm ned fra enden for å unngå sprekkrisiko. Krampe skal være minimum 15mm fra enden. Ikke skru/skyt festemiddelet for langt inn slik at underleppe sprekker.
Ved bruk av skruer:
Ved bruk av kramper:

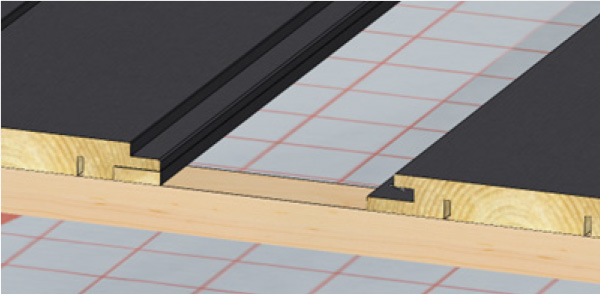

3. Bord nummer to skyves inn fra siden. Bordet er i korrekt posisjon når fjæra treffer bunn i nota.
Demontering av skadet bord og montering av erstatningsbord

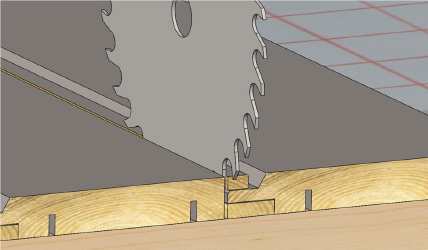

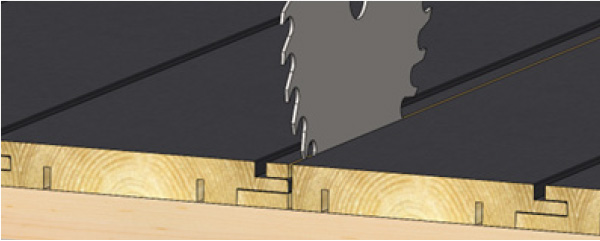

1. Bruk en sirkelsag til å klyve bordet som skal skiftes ut. Still inn kuttdybden tilsvarende tykkelsen på kledningen. Posisjonen på kuttet er målsatt på bildet.
2. Fjern bordet
3. Monter erstatningsbordet ved å føre fjær inn i nota på bordet ovenfor samtidig med at bordet føres ned mot lekt
4. Erstatningsbordet festes deretter med egnet skrue
Montering av liggende kledning
OBS! Montering av denne typen kledning må starte på toppen av veggen!

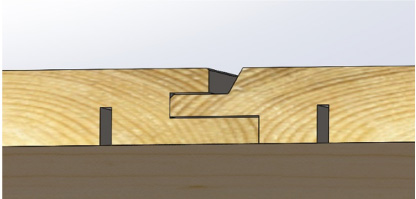

1. Øverste bord plasseres øverst på veggen og må deretter festes med synlig innfesting helt i toppen. Festemiddel plasseres midt mellom fjær og øverste spor, slik som på illustrasjonen. Avstanden fra kappflate til krampe må være 15-20mm.
Bilde 1 – Innfesting av øverste kledningsbord med krampe

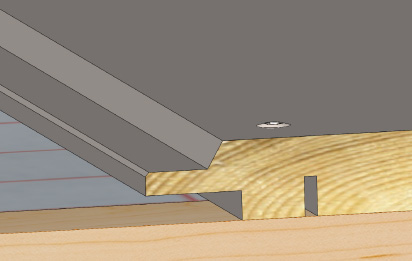

Bilde 2 – Innfesting av øverste kledningsbord med skrue

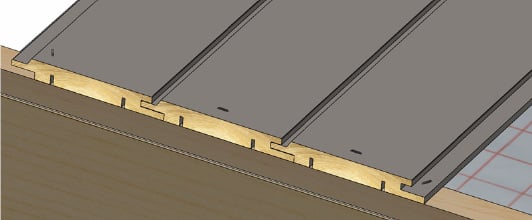

2. Bord nummer to skyves inn fra undersiden. Bordet er i korrekt posisjon når fjæra treffer bunn i nota. Kontroller at kramper flukter med overflaten på montert bord før neste bord monteres.

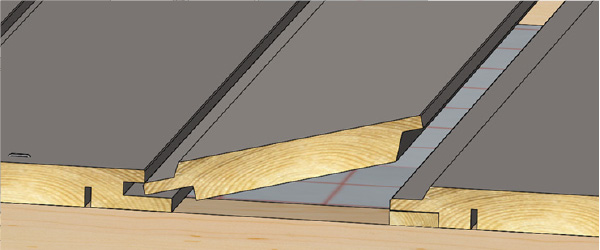

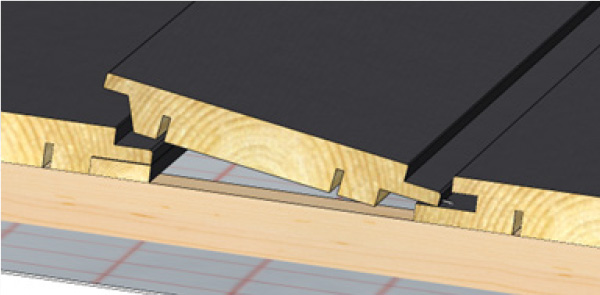

Bilde 3 – Montering av neste kledningsbord

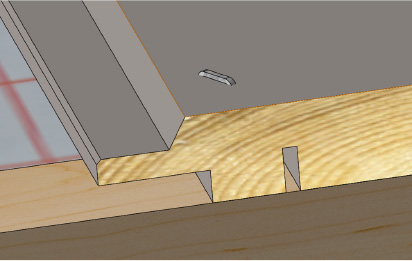

3. Bordet skytes fast med kramper eller skrus med skruer. Skruer anbefales at festes minimum 7 cm fra enden for å unngå risiko for spekk i nota. Krampen plasseres i underliggeren i nota og må ikke monteres nærmere enn 15mm til kappflaten/endepløyning. Krampen skal skytes parallelt med bordet, men noe på skrå. Dette gjør at krampen festes noe på tvers av trefiber.

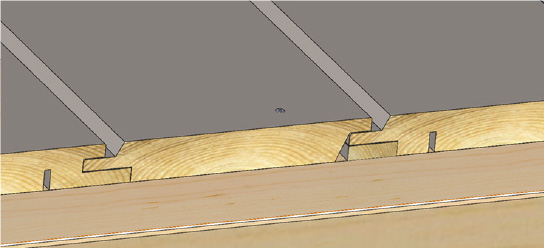

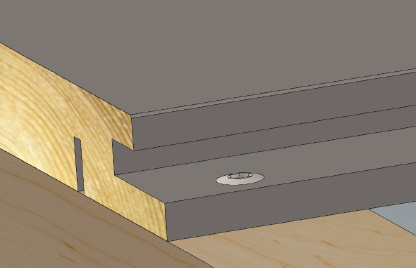

Bilde 4 – Plassering av skrue

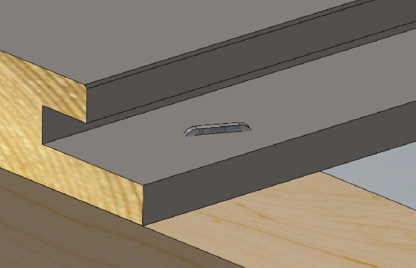

Bilde 5 – Plassering av krampe

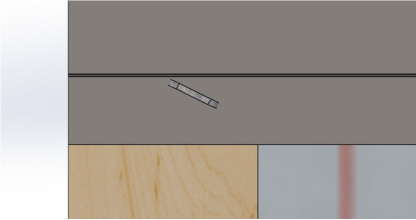

Bilde 6 – Vinkel på krampe på tvers av trefiber
4. Alle ender som skal overdekkes av enten hjørnekasser eller dekkbord, skal festes ytterligere med skrue eller krampe. Festemiddel skal plasseres midt mellom sporene i kledningen.
Bilde 7 – Plassering av festemiddel som skal overdekkes
Demontering av skadet bord og montering av erstatningsbord

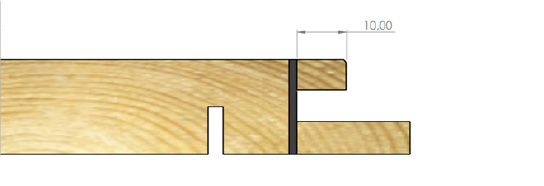

1. Bruk en sirkelsag til å klyve bordet som skal skiftes ut. Still inn kuttdybden tilsvarende tykkelsen på kledningen. Posisjonen på kuttet er målsatt på bildet.
2. Monter erstatningsbordet ved å føre fjær inn i nota på bordet ovenfor samtidig med at bordet føres ned mot lekt
3. Erstatningsbordet festes deretter med egnet festemiddel.
